Tölcséres hangdobozt építeni jóval komplexebb feladat, mint zárt vagy basszreflex dobozt. Kellő gyakorlat és szerszámok nélkül nem szabad belefogni! Nem árt tisztában lenni a tölcséres dobozok működési és méretezési elveivel sem.

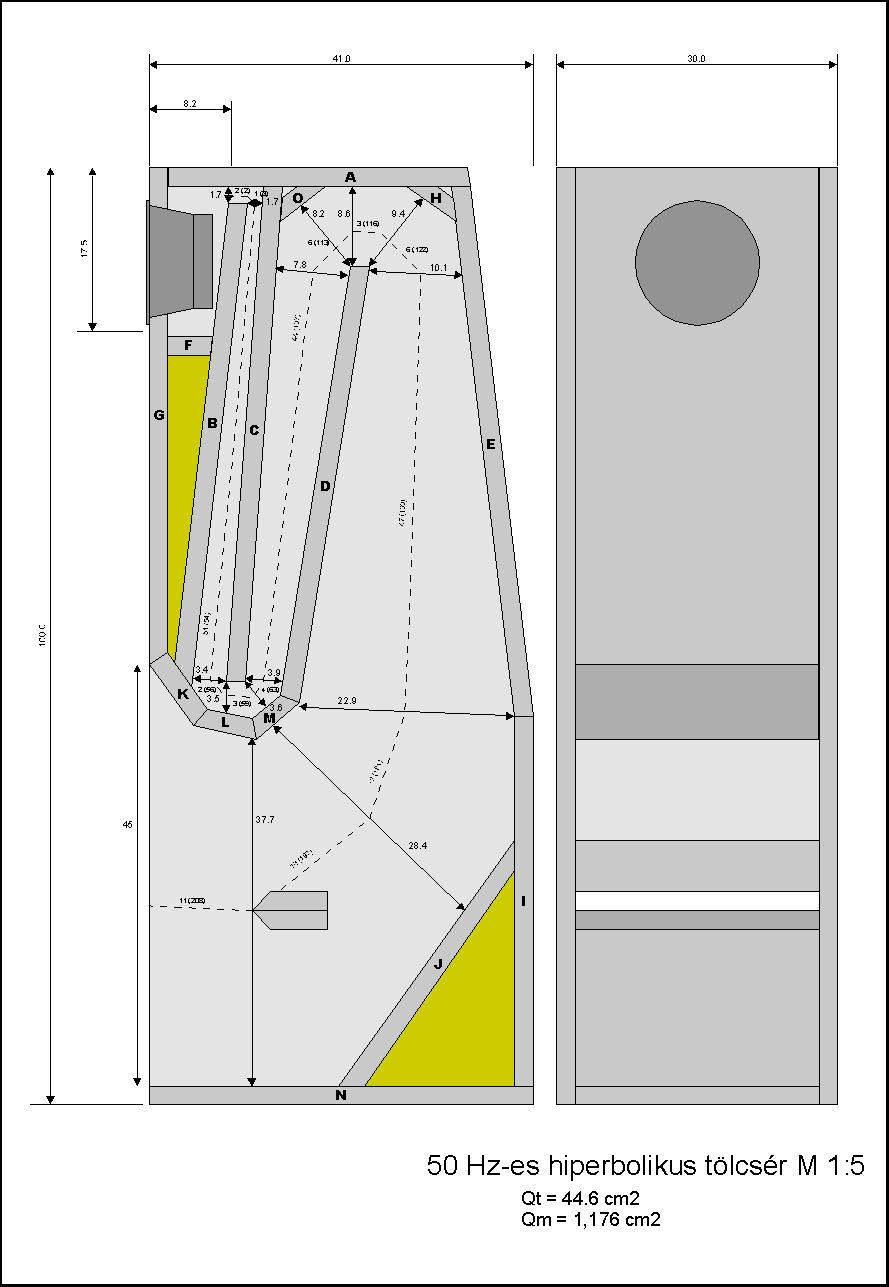

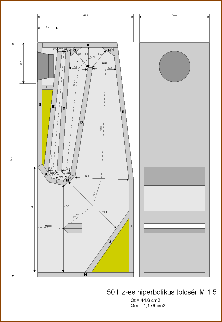

A szokásos "kötelező táncok" :-) után természetesen én is valami extrát szerettem volna. Kapóra jött egy hangfalterv a Hobby Hifi újságban... a leírás alapján eldőlt a dolog, szélessávú tölcsér lesz a dologból. Természetesen :-) árban nem volt megfelelő a hangszóró, így magam álltam neki a méretezésnek. Másodikra már egész pofás kis dobozt sikerült tervezni, mint a mellékelt rajz is mutatja. A rajz nem 100% pontosságú, mivel 1:5 arányban rajzoltam, és a 19 mm-es pozdorja a képen 4 mm és nem 3.8. A doboz megépítésénél elölről hátrafelé célszerű mérni, az elemeket a helyükre rakva, így biztosítható, hogy a tölcsér keresztmetszete tényleg úgy alakuljon, ahogy megterveztük.

Néhány szó a tölcsérek előnyeiről és hátrányairól:
- Az előnyök között a tölcsérfanatikusok elsősorban a keresztváltó és általában a keresztezések okozta problémák hiányát emlegetik. Nincsenek interferenciák, a hangforrás pontszerűnek tekinthető, fókuszáltabb a színpadkép, mint egy többutas hangfal esetében. A hatásfok egy zárt dobozénak közel tízszerese (!), ezért relatív kis hangszóróval illetve kis teljesítményű erősítővel is elegendő hangerőt lehet produkálni.
- Hátrányok: a hangszóró frekvenciamenetével általában gondok vannak 10 kHz fölött, nyalábolódik a hang a magasabb frekvenciák felé, nagyméretű és bonyolult doboz szükséges (persze egy lelkes barkácsolónak egy szép feladat kihívást jelent és nem elrettentést... :-)), a levegő nagyarányú kompressziója miatt torzítások léphetnek fel a tölcsér nyakában, a doboz kényes az elhelyezésre.
Akit részletesen érdekel a dolog, az a Single Driver Website oldalon talál információkat.
A Hobby Hifi által javasolt 230 Eurós Veravox szélessávút kicsit drágának tartottam első körben. Némi keresgélés a neten, végül kikötöttem a Monacor SPH-64X/AD mellett, ami a paraméterei alapján megfelelőnek tűnt és még beleesett a megfizethető kategóriába. Indulhat a dobozépítés. :-)
Akiknek elsőre elég egy egyszerűbb és kisebb doboz, próbálkozhatnak egy könnyebben megépíthető Visaton FRS-8 hangszórós tölcsérrel.
Noha a rajz (egy tölcsérhez képest ;-)) egyszerűnek tűnik, egy doboz 20 darabból áll össze! Nem csekély anyagmennyiség, sem darabra, sem felületre (több, mint 4 m2 faanyag kell a két dobozhoz). És a BricoStore-ban mindössze egy darabnak tévesztették el a méretét levágáskor... :-)
(Csak, hogy legyen viszonyítási alap: a képen látható kupac 2 méter széles!)
A későbbi pontos illesztések érdekében a munkát érdemes azzal kezdeni, hogy - szigorúan ügyelve a pontosságra! - felrajzoljuk az egyik oldallapra a tölcsér menetét, azzal együtt, hogy az egyes lapok hogyan kerülnek átfedésbe. Ez jól mutatja majd, hogy melyik lapból mennyit kell lereszelni.
Ami a pontosságot illeti: a tölcsér nyakánál a rés 17 mm széles. Ugye nem kell ecsetelnem, hogy itt 1 mm tévedés 6% hibát jelent! Fordítsunk kellő figyelmet a pontos mérésre, ha már órákon át tervezgettük a tölcsér keresztmetszetének lefutását... :-)
Rajzolás közben érdemes az egyes darabokat jelekkel ellátni, amik a későbbi pozíciójukat mutatják. Ez azért is hasznos, mert relatív sok hasonló méretű fadarabbal kell dolgozni, és könnyű elveszteni a fonalat, hogy most akkor a 42 vagy a 43 centis darabot kell-e lereszelni... Ugyanezeket a pozíciójeleket lehet látni a fenti képen is.

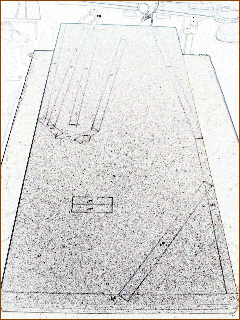

Egy kis elektronikus művészet: :-) a fényképen nem voltak rendesen láthatók a felrajzolt vonalak, ezért rá kellett engedni egy gyors "edge detect"-et...
Mint írtam korábban, a felrajzolási fázist mindenképpen érdemes nagy odafigyeléssel csinálni, és fel kell készülni rá, hogy elég időigényes munka. Nekem az első tölcsér felrajzolása másfél óráig tartott.
(A második is. :-))
Az oldallapok hátsó sarkát le kell vágni. A műveletet dekopírfűrésszel rendesen véghezvinni nem túl egyszerű. Ekkora szakaszon szinte kizárt, hogy egyenesen végigmenjen a szerszám... hacsak sínt nem csinálunk neki. A feladatot egy vízszintező, amit két pillanatszorítóval rögzítünk, hibátlanul megoldja. :-)
A hangszóró mögötti nyomókamra csillapításához a szakirodalom 6-8 mm vastag filcet javasol, persze ilyet sem találtam a barkácsáruházakban. Találtam viszont szőnyeget, aminek az alja vastag filc. "Ez jó lesz!" felkiáltással mentem is a Praktiker eladójához, aki rezzenéstelen arccal levágott nekem egy 25 centis csíkot a 4 m széles szőnyegből... :-)

A hangszóró alatti kihasználatlan térfogatot (a képen a jobb oldali üreg) is célszerű csillapítani (kitömni). Profi testépítők válasszák a homokot erre a célra, én maradtam a padlószőnyegnél, elég nehéz lesz a doboz még így is...

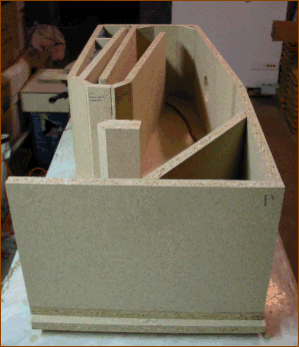

A gondos felrajzolás összerakáskor hozza meg a gyümölcsét: méricskélés nélkül a helyükre lehet illeszteni a megfelelő szögben lereszelt darabokat, és szépen épül a szemünk láttára a tölcsér. Egyre érdemes figyelni: ha nem akarjuk a hangszórókábelt végigfűzni a tölcsér teljes hosszán, akkor előre találjuk ki a kábel útját, és a belső elválasztók beragasztása előtt fúrjuk ki a kábelátvezetések helyét (amit utána tömíteni kell!). A jobb oldali kerek lyuk a majdani hangszórócsatlakozó helye.
Mikor az összes elem a helyére került, gondosan ellenőrizzünk mindent. Míg egy sima zárt vagy basszreflex doboznál nagyjából akadálytalanul ügyködhetünk a doboz belsejében összeragasztás után is, egy tölcsér esetében ez nem igazán működik. Mielőtt tehát a másik oldallapot is véglegesen a helyére rakjuk, győződjünk meg arról, hogy az összes él egy síkban van, és az oldallap sehol nem fog elállni. Ha ugyanis a tölcsér egyes szakaszai nincsenek légmentesen elzárva egymástól, akkor bizony hiába dolgoztunk!

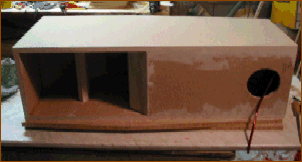

Összerakás után a doboz felületét célszerű glettelni (festés esetén pedig egyenesen kötelező), legalább azokon a részeken, ahol a pozdorjalemez éle lesz tapétázva. A famintázatú tapéta ugyan jó találmány, de könyörtelenül megmutatja a felület egyenletlenségeit. Legyünk rá felkészülve, hogy az első réteg tapaszt "beszívja" a lemez, szinte biztos, hogy egyszeri kenés nem lesz elegendő, ha tényleg sima felületet szeretnénk.
És igeeen! :-) A nehezén már túl vagyunk, lehetne gondolni. Azért célszerű némi időt és energiát tartalékolni a tapétázásra is, nem triviális feladat, különösen a doboz belsejében.

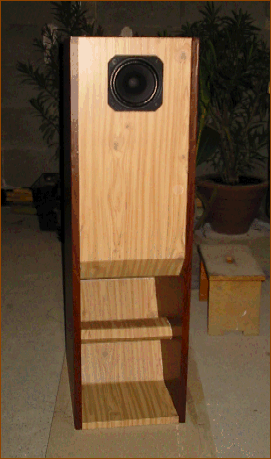

A tölcséres dobozok sajátos formája szinte kéri magának a kétszínű burkolatot. :-)

No és a hangja? Hát igen. :-)
Ha azt mondják, hogy a tölcsér más, mint a többi, akkor hidd el látatlanban. :-) Tényleg az. Ahogy EAR mondta, "mágikus". :-) Nekem ugyan van benne egy jól hallható rezonancia egy ponton (oda se neki, majd kimérem ;-)), de ezzel együtt nagyon tetszik a hang. Az eddigi dobozaimhoz képest légiesen könnyed, szellős, terhelés nélkül is játszva zenél (szobahangerőn gyakorlatilag nem látható membránkitérés!). A "kedvenc műfajok" is a vártnak megfelelőek: jazz, blues csodaszépen szól, a hangszerek élnek, az énekhang a bőr alá megy... Egyvalamit nem szeret: a nagyon nagy hangerőt, gyanítom, itt már a kompresszió okozta problémák jelentkeznek. Ja igen, még valami. A Monacornak kellett jó egy óra, mire "észhez tért", aki ezt a hangszórót választja, készüljön fel arra, hogy a bejáratódási idő alatt sokkoló a hangja... :-)

Szóval megéri-e a macerát? Szerintem igen. ;-)

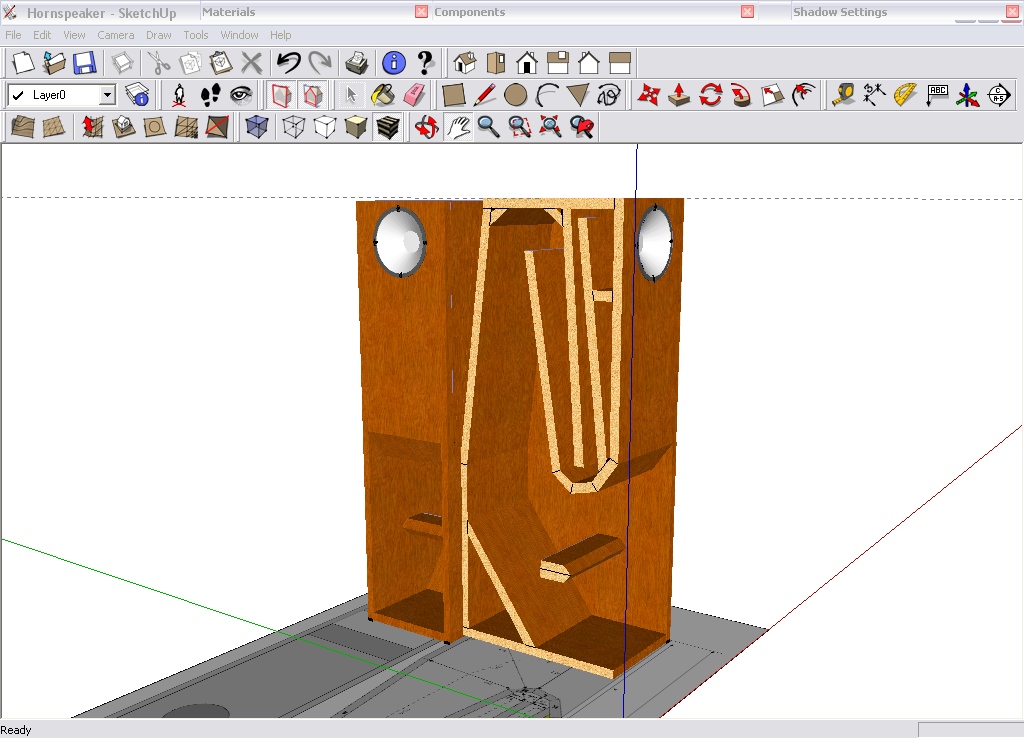

Egyik kedves olvasóm, Buzás Csaba, alias Dj Csibu vette magának a fáradságot, és megrajzolta a tölcsért 3D-ben. Ezúton is köszönöm a gyönyörű rajzot. A teljes képet a Letöltések rovatban, míg Csaba elérhetőségét a Linkek részben találhatjátok.
Csaba, szeretném jelezni, hogy a következő doboz egy Schmacks-tölcsér lesz. :-)))
